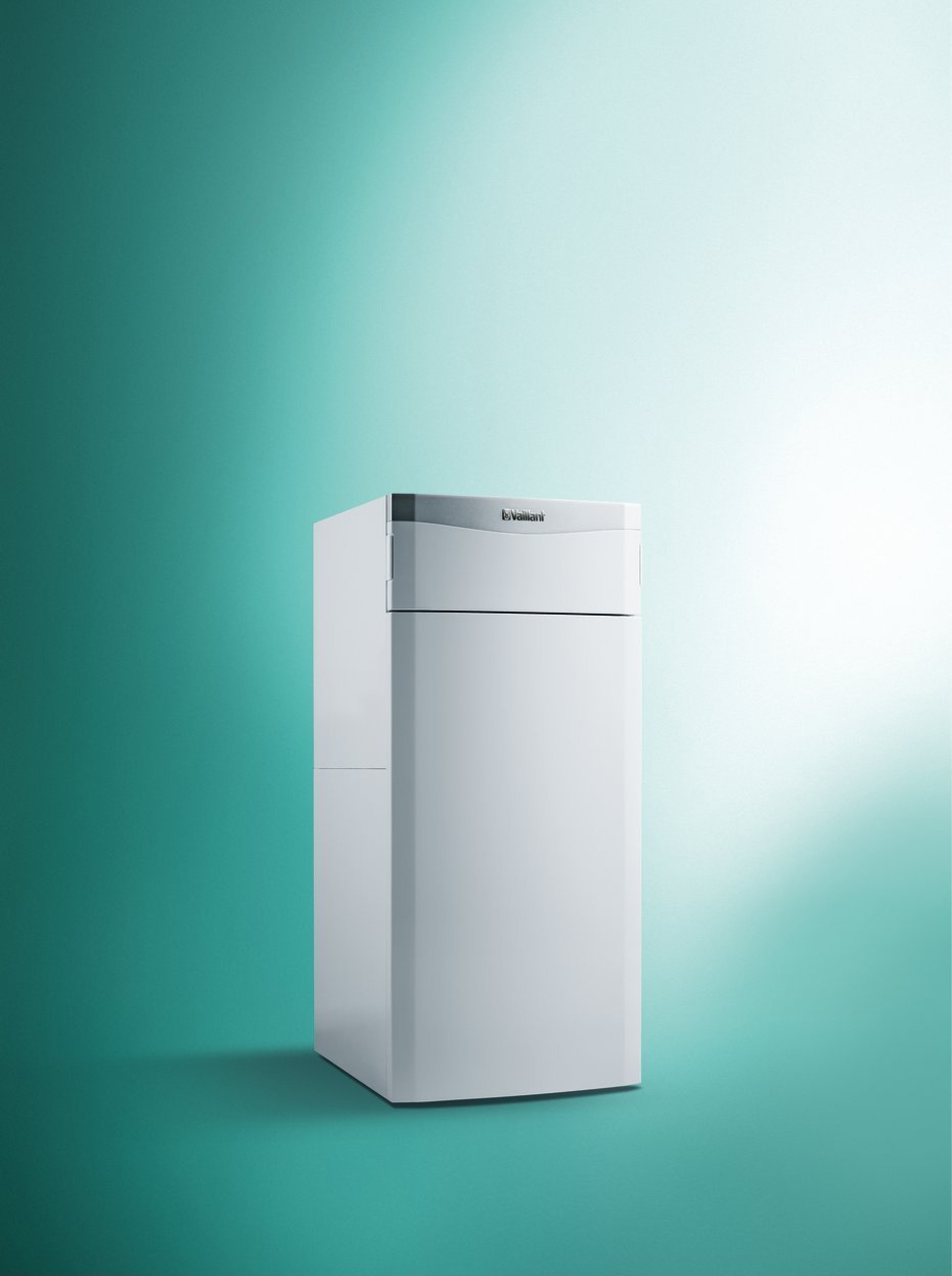

ecoCOMPACT

Colonne gaz à condensation

  • De 20 à 30 kW de puissance chauffage, jusqu’à 38 l/min d’ECS
  • Jusqu’à 6 modèles et plusieurs configurations possibles
  • Concept « tout intégré » : gain de temps et d’espace
  • Ballon à stratification ou serpentin
Chauffage
Eau chaude
B2B
Gaz

Vue d'ensemble

ecoCOMPACT, un confort sanitaire à toute épreuve dans un minimum d’espace

Adaptabilité

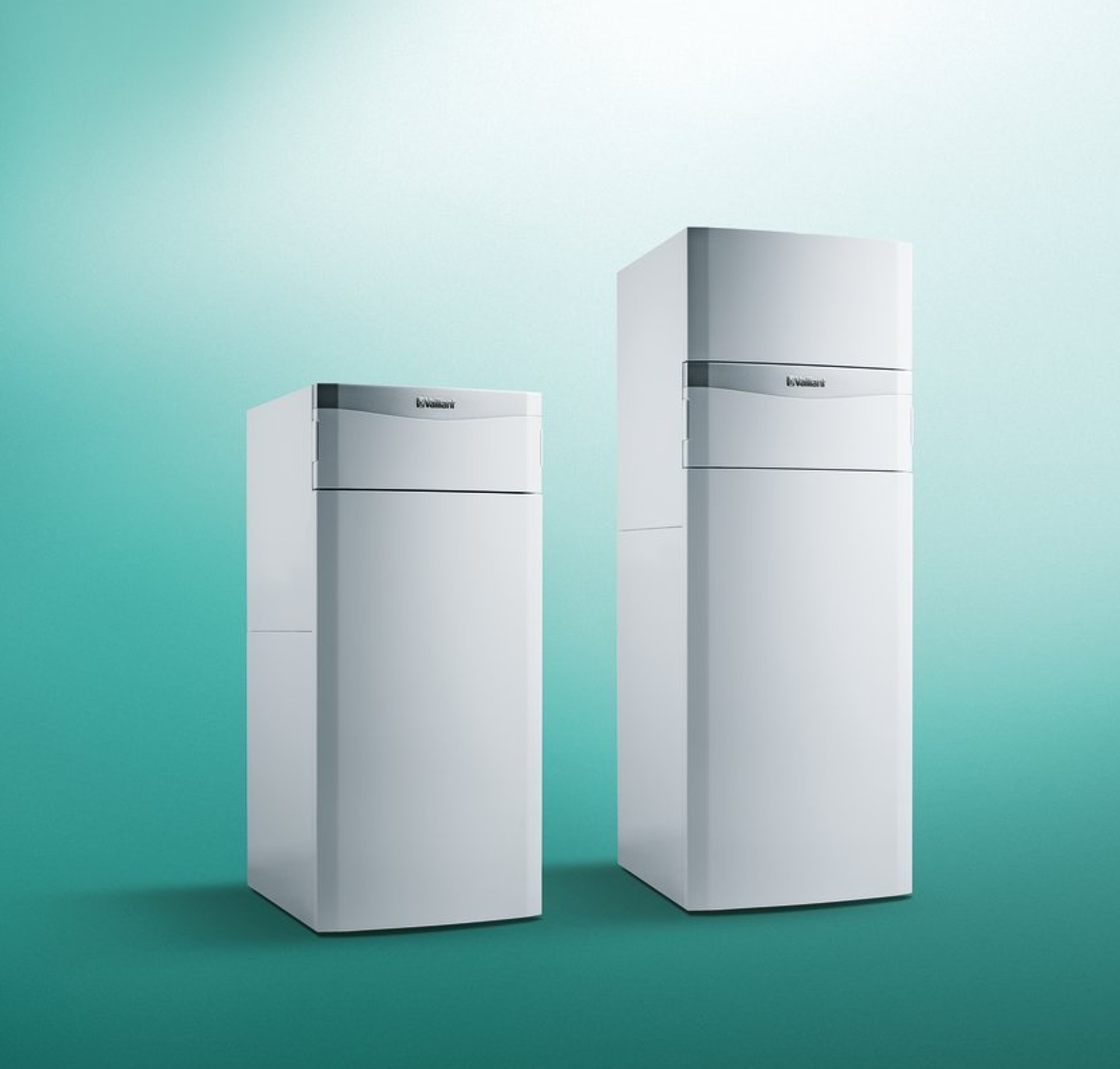

L’ecoCOMPACT regroupe une chaudière condensation et un préparateur sanitaire sous le même habillage. Elle se décline en 6 modèles et s’adapte ainsi aux besoins de vos clients :

- 4 modèles avec préparateur sanitaire à stratification

20 ou 25 kW (ballon de 90 l)

25 ou 30 kW (ballon de 150 l)

- 2 modèles avec préparateur sanitaire à serpentin

Les modèles à stratification permettent d’obtenir un confort sanitaire optimal. En effet, plus besoin d’attendre que la totalité du ballon soit chauffée pour avoir de l’eau chaude, cette dernière s’accumulant par strates en haut du ballon. Avec le préparateur de 150 litres, on atteint un débit spécifique de 38 litres par minute, assurant une disponibilité en eau chaude même en cas de puisages multiples.

Si la chaudière est installée dans une région à eau très calcaire, la version à serpentin est la plus adaptée. En effet, le calcaire se déposera à la surface du serpentin et non plus à l’intérieur même de l’échangeur.

Avec une puissance de chauffage de 20, 25 ou 30 kW et un débit spécifique allant de 24 à 38 litres par minute, vous êtes sûr de trouver la combinaison adaptée au logement de votre client.

Performance

Le système gaz électronique ELGA ajuste en permanence le ratio air/gaz pour une combustion optimisée. La plage de modulation est ainsi étendue de 15 à 100 %, afin de diminuer les cycles marche / arrêt, augmentant ainsi la durée de vie des composants et diminuant la consommation de gaz.

Non contente de permettre des économies de gaz, l’ecoCOMPACT est également très économe en électricité grâce à la carte électronique faible consommation et la pompe de chauffage haute efficacité.

Facilité d’installation et de maintenance

La compacité de l’ensemble chaudière + ballon fait gagner de la place à vos clients par rapport à une installation classique avec une des empreintes au sol les plus faibles du marché : seulement 0,42 m².

La philosophie du « tout intégré » est au cœur de la conception du produit, avec une gamme d’accessoires optionnels, allant du kit multizones au vase d’expansion sanitaire, directement intégrables à la colonne, pour une installation rapide et encombrement réduit.

Le transport de la colonne est possible même à l’horizontale, avec des poignées de transport sur le bas et à l’arrière de l’appareil, pour une manutention facilitée. De plus, le produit est démontable en deux parties, vous pouvez donc passer même par les escaliers les plus étroits !

Enfin, l’ecoCOMPACT est pensée pour faciliter son raccordement hydraulique avec ses panneaux latéraux amovibles. La connexion peut se faire par le dessus ou sur le côté et les accessoires placés à l’arrière de l’appareil sont facilement accessibles, pour une maintenance aisée.

La mise en service est facilitée grâce à l’interface présentant toutes ses étapes, du remplissage de la chaudière au réglage des températures de consigne.

Lors d’une opération de maintenance, l’interface peut être mise en position de maintenance sur le haut de l’appareil pour faciliter les interventions sur le bloc hydraulique. De plus, différents programmes de test sont disponibles pour faciliter les diagnostics sur la quasi-totalité des composants (carte électronique, pompes, vannes...).

Caractéristiques

Caractéristiques

ModèlesUnitésVSC 206/4-5 90VSC 266/4-5 90VSC 266/4-5 150VSC 306/4-5 150VCC 266/4-5 150VCC 306/4-5 150
RéférencesAppareil nu001001570800100193410010015606001001570900100156070010014997
Caractéristiques techniques
Technologie ballon-stratificationstratificationstratificationstratificationserpentinserpentin
Chauffage
Puissance utile Pmin/Pn (G20, 80/60°C)kW3/205,2/255,2/255,8/305,2/255,8/30
Efficacité énergétique saisonnière / Classe ErP % / -91,9 /A92,1 / A92,1 / A92,1 / A92,1 / A92,1 / A
Puissance utile Pmin/Pn (G20, 40/30°C)kW3,4/21,65,9/275,9/276,7/32,45,9/276,7/32,4
Puissance utile intermédiairekW67,57,597,59
Rendement à Pn (80/60°C, pci)%989898989898
Rendement à charge partielle%108108108108108108
Pertes à l'arrêt (ΔT 30K)W71,271,271,271,271,271,2
Puissance absorbée en veilleW2,12,12,12,12,12,1
Puissance absorbée auxiliaires (Qn, hors circulateur)W30,731,131,137,531,137,5
Puissance absorbée du circulateurW33,533,533,533,533,533,5
Consigne mini/maxi de température chauffage°C30/8030/8030/8030/8030/8030/80
Pression maximale du circuit de chauffagebar333333
Eau chaude sanitaire
Efficacité énergétique saisonnière / Classe ErP % / -82,8 / A83,4 / A84 / A84,7 / A82,6 / A83,3 / A
Profil de puisage-XLXLXLXLXLXL
Puissance utile Pn (G20, sanitaire)kW243030343034
Capacité du ballonlitres89,189,1150,8150,8141141
Pression de service maximalebar101010101010
Débit spécifique (ΔT 30 K)l/min24,4-35,137,926,226,8
Dimensions et caractéristiques
Poids à videkg106107128129140142
Catégorie gaz-II 2Esi3PII 2Esi3PII 2Esi3PII 2Esi3PII 2Esi3PII 2Esi3P
Homologation-C13, C33, C43, C53, C83, C93, B23pC13, C33, C43, C53, C83, C93, B23pC13, C33, C43, C53, C83, C93, B23pC13, C33, C43, C53, C83, C93, B23pC13, C33, C43, C53, C83, C93, B23pC13, C33, C43, C53, C83, C93, B23p
Hauteur / Largeur / Profondeurmm1320 / 599 / 6931320 / 599 / 6931640 / 599 / 6931640 / 599 / 6931640 / 599 / 6931640 / 599 / 693
Référence001001570800100193410010015606001001570900100156070010014997
