ecoCRAFT exclusive

Chaudière gaz à condensation

  • Jusqu’à 1 680 kW en cascade pour le chauffage collectif
  • Puissance de chauffage multiple : de 80 à 280 kW
  • Installation facilitée par sa compacité et sa légèreté
  • Efficace, Economique, Complet
  • Parce que le collectif a aussi droit à la performance
B2B

Vue d'ensemble

Les chaudières ecoCRAFT sont des systèmes de chauffage pensées et conçues pour répondre aux plus hautes exigences des projets collectifs. Cette chaudière sol déployée en cascade délivre jusqu’à 1680 kW de puissance. Performante et compacte, elle répond parfaitement aux contraintes des chaufferies les plus exigües.

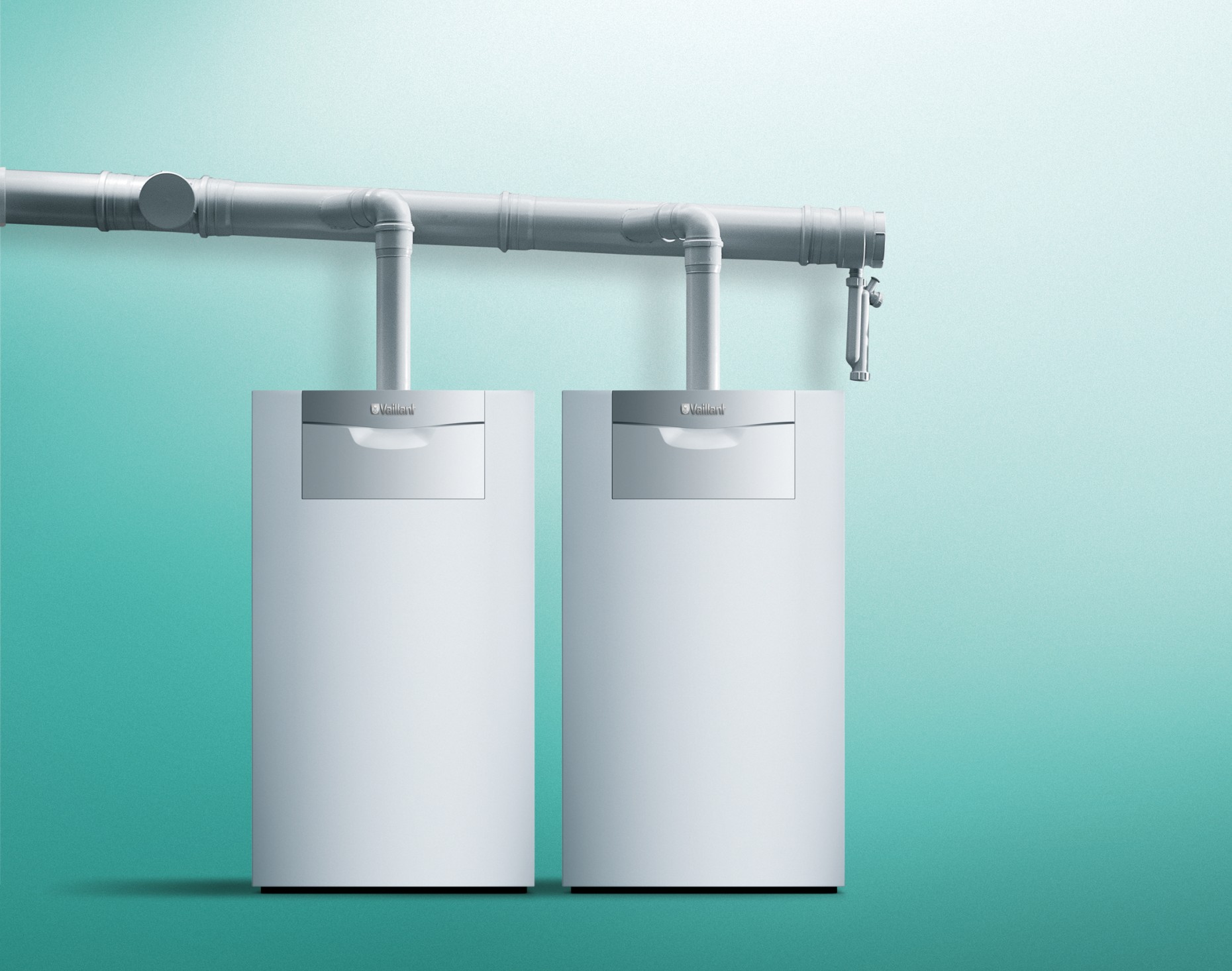

Jusqu’à 1 680 kW en cascade pour le chauffage collectif

Des cascades de fumisterie jusqu’à 560 kW ainsi que des cascades hydrauliques jusqu’à 1 680 kW sont possibles. Développant jusqu’à 1 680 kW de puissance chauffage après son déploiement en cascade, soit 4 chaudières de 280 kW, l’ecoCRAFT a été pensée pour répondre aux mieux aux exigences des besoins de projets collectifs de grande envergure.

En déclinant ainsi cette chaudière en un éventail de versions aux multiples puissances (de 80 à 280 kW), Vaillant propose une solution chauffage extrêmement précise et flexible.

Puissance de chauffage multiple : de 80 à 280 kW

Disponible en 6 puissances (versions 80, 120, 160, 200, 240 et 280 kW), la particularité et la force de cette puissante chaudière réside dans sa grande flexibilité : l’ecoCRAFT exclusive peut s’adapter à n’importe quel système de chauffage centralisé et à chaque combinaison.

Aussi, son brûleur module de 17 à 100 % pour une adaptation de la puissance aux besoins réels de l’installation. L’ecoCRAFT exclusive est extrêmement fiable grâce au mode électronique « Comfort Safe », qui facilite la détection rapide des pannes tout en permettant de maintenir le fonctionnement le plus longtemps possible.

Installation facilitée par sa compacité et sa légèreté

L’ecoCRAFT exclusive est livrée entièrement montée (corps, habillage...). Très légère en rapport à sa puissance grâce au concept de son échangeur en Aluminium / Silicium, sa mise en œuvre est facilitée. L’ecoCRAFT exclusive de 280 kW tient sur 1 m2.

Avec ses dimensions très compactes et son faible poids, l’ecoCRAFT exclusive est facile à transporter et à installer. La commande déportée VR90 permet de gérer l’appareil à distance. Les composants internes de l’ecoCRAFT exclusive sont disposés de telle manière à faciliter leur accès pendant les opérations d’entretien.

L’ecoCRAFT exclusive dispose d’un habillage démontable sans outil et d’un capot supérieur avec maintien. Aussi, l’électronique interne de la chaudière prend en charge l’ensemble des contrôles pour une maintenance aisée et une gestion toujours plus simplifiée.

Efficace, Economique, Complet

Sa plage de modulation importante (la chaudière module sur une large plage de 17 à 100% de la charge), son rendement élevé (l’ecoCRAFT assure un rendement sur PCI normalisé jusqu’à 110 % par an), et son système de régulation performant, tant avec le calorMATIC 470, le calorMATIC 630 ou l’auroMATIC 620 vous permettent d’adapter ses performances à n’importe quel système de chauffage centralisé et à chaque combinaison.

Les composants et appareils Vaillant supportent très bien la conception de combinaisons de systèmes sur mesure répondant aux besoins de chacun. En effet, ils disposent d’interfaces système eBUS qui acceptent la liaison de tous types de chaudières, capteurs solaires, ballons d’eau chaude et régulateurs entre eux et facilitent grandement leur intégration, leur gestion et leur interaction dans des installations existantes.

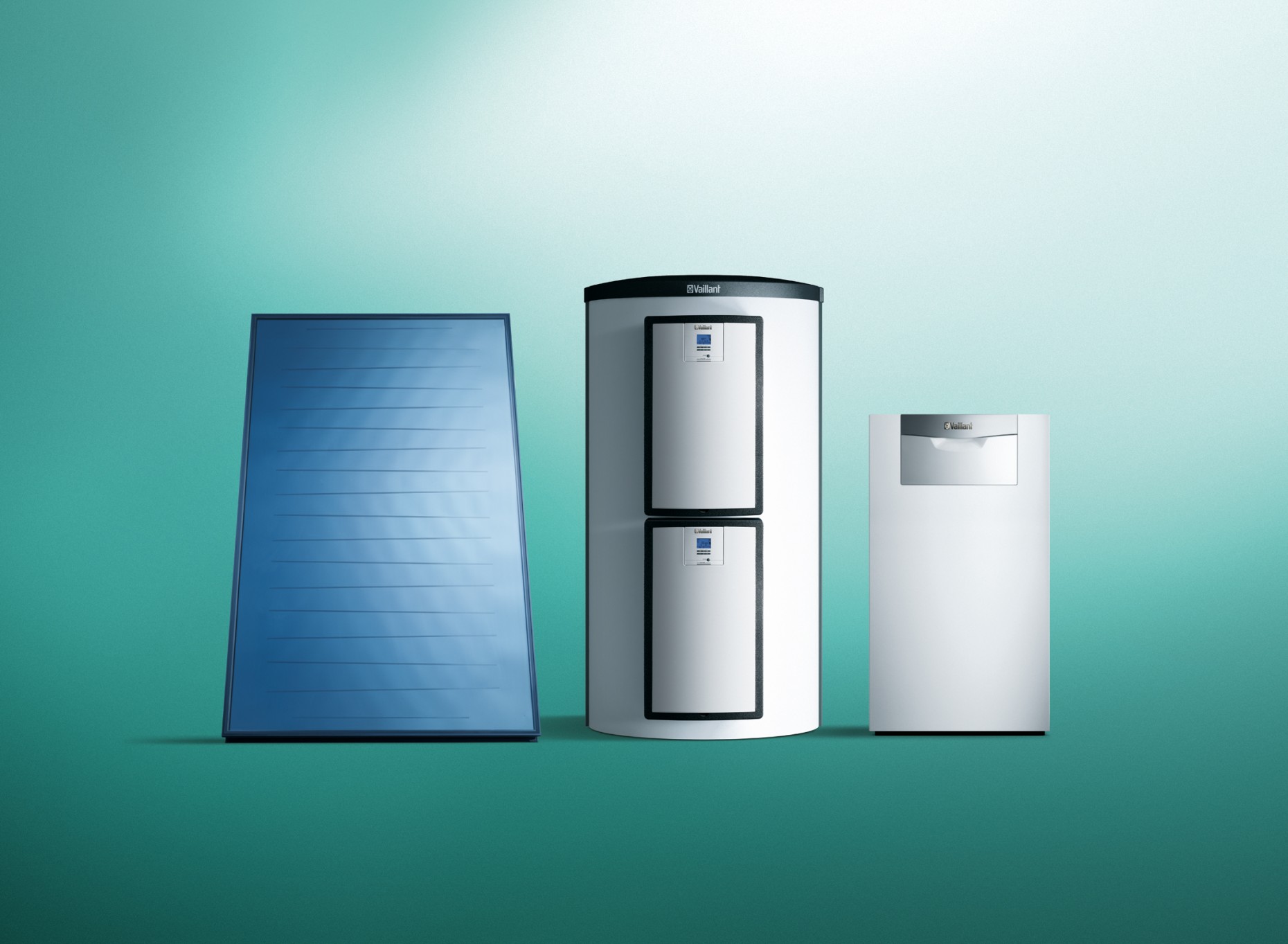

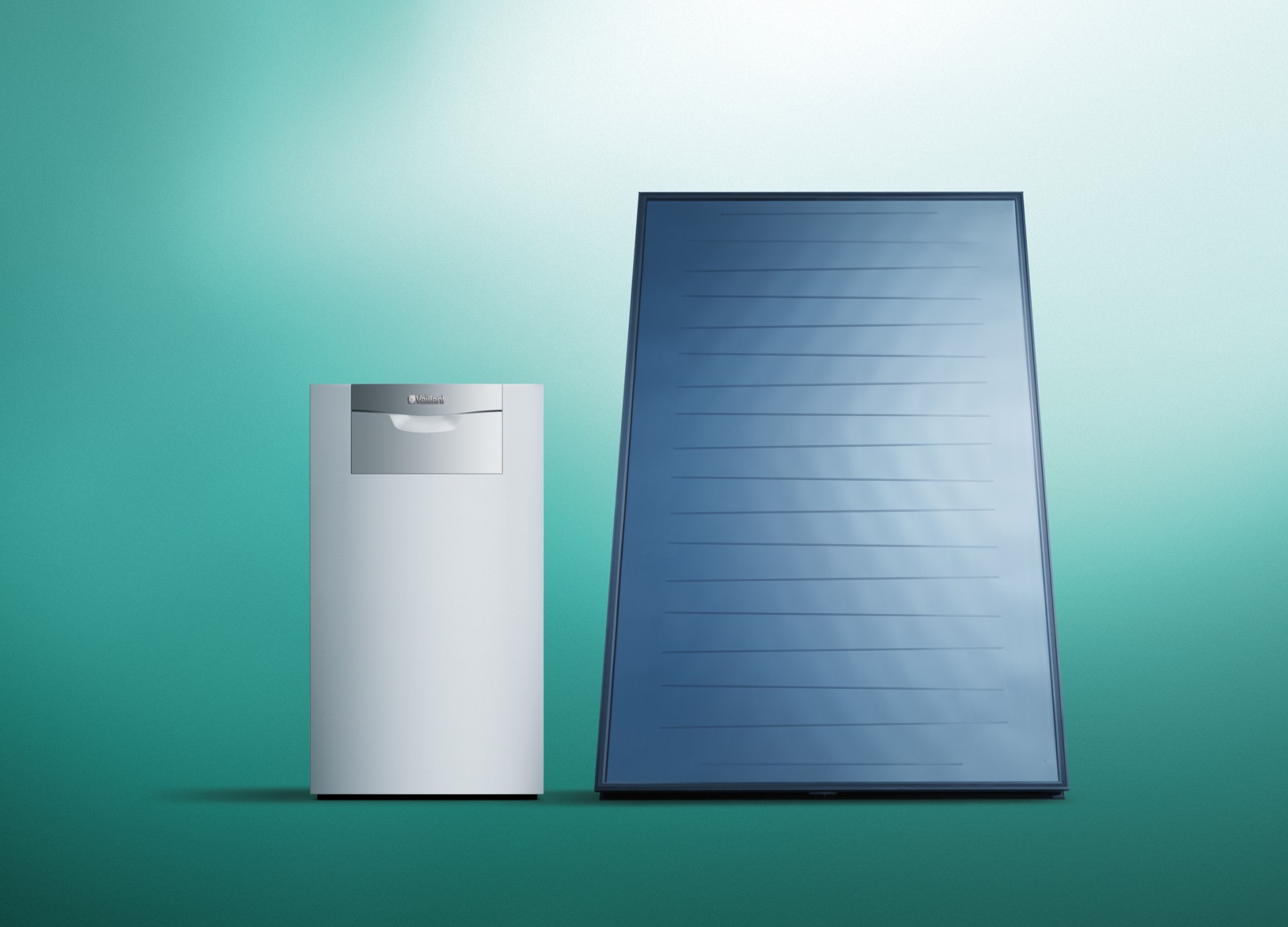

Toutes les solutions peuvent être combinées à une installation solaire pour former un système complet particulièrement économe en énergie. Son faible taux de NOx (< 60 mg/kWh) et de CO (< 20 mg/kWh) ainsi que la possibilité de relier l’ecoCRAFT exclusive à des systèmes solaires vous garantissent de proposer un circuit chauffage d’une extrême performance de fonctionnement, économique et ce, dans le plus grand respect de l’environnement.

Parce que le collectif a aussi droit à la performance

Face au déséquilibre économique et climatique, le métier de prescripteur dans le marché du collectif a évolué. La performance énergétique des bâtiments est votre nouvelle priorité et chez Vaillant nous le comprenons. Nous sommes là pour vous accompagner à chaque étape de vos projets en fonction des caractéristiques de votre application, avec nos services et systèmes complets et novateurs.

L’assurance confort de Vaillant garantit le fonctionnement en toute sécurité de l’ecoCRAFT exclusive. Elle surveille en permanence les paramètres de fonctionnement et les évalue à l’avance. Tout écart par rapport aux conditions usuelles d’exploitation est immédiatement identifié.

En cas de panne ou d’écart par rapport aux valeurs de consigne, la puissance de la chaudière sera réévaluée à la baisse, afin de garantir l’exploitation durable du chauffage et le maintien du confort thermique dans le bâtiment.

Caractéristiques

Caractéristiques

UnitésVKK 806/3VKK 1206/3VKK 1606/3VKK 2006/3VKK 2406/3VKK 2806/3
Caractéristiques techniques
Chauffage
Puissance utile minimale / nominale (80/60°C)kW13,6 / 78,221,3 / 113,426,2 / 156,543,1 / 196,847 / 236,251 / 275,5
Puissance utile minimale / nominale (50/30°C)kW14,4 / 82,422,7 / 119,427,8 / 164,845,3 / 20649,1 / 247,253,6 / 288,4
Puissance utile intermédiaire 30% (80/60°C)kW23,534475970,982,6
Rendement à Pn (80/60°C)%97,897,897,898,498,498,4
Rendement à charge 30% (80/60°C)%108,4108,4108,4108,2108,2108,2
Pertes à l'arrêt (?T = 30 K)W169240300330365385
Puissance élec. auxiliaires (hors circulateur) à PnW260260320320320320
Puissance élec. des auxiliaires à charge nulleW888888
Température mini / maxi de fonctionnement°C21/8521/8521/8520/8520/8520/85
Classe Efficacité selon 92/42 CEE-************************
Pression de raccordement GN - G20 / G25mbar20 / 2520 / 2520 / 2520 / 2520 / 2520 / 25
Débit gaz G20 / G25 (15°C, 1013 mbar)m3/h8,5 / 9,812,3 / 14,316,9 / 19,721,2 / 24,625,4 / 29,529,6 / 34,5
Débit max des fumées G20 / G25g /s35,451,270,788,4106,1123,8
Contenance en eaul5,748,0710,412,7315,0517,37
Pression de service max. coté chauffagebar666666
Quantité d'eau de condensation à 30/40ºCl/h132027344047
Pression disponible en sortie chaudièrePa100100150150150150
Débit mini / nominal chauffage (?T = 20 K)m3/h0,48 / 3,370,76 / 4,890,93 / 6,751,51 / 8,481,65 / 10,181,79 / 11,88
Pertes de charge (?T = 20 K)mbar80859095100105
Classe de NOx-555555
Emissions de NOx (selon EN 483)mg/kWh< 60< 60< 60< 60< 60< 60
Emissions de CO (selon EN 483)mg/kWh< 20< 20< 20< 20< 20< 20
Dimensions et caractéristiques
Hauteur / Largeur / Profondeur-1285 / 695 / 1240  1286 / 695 / 1550
Poids vide / rempliKg200 / 210220 / 235235 / 255275 / 300295 / 320310 / 340
Puissance acoustique à Pmin / PndB(A)40 / 61,940,4 / 6147,2 / 69,147,8 / 68,546,8 / 69,847,1 / 74,8
Alimentation électriqueV/Hz230/50
Catégorie gaz-I2Er
Protection électrique-IP 20
Homologation-B23, B23P, C33, C53, C93
N° certification CE-CE-0063BS3740
Référence (avec buse de sortie fumisterie)-2018671320186714201867152018671620186671720186718

Produits complémentaires

Produits complémentaires

calorMATIC 630

Régulateur à sonde extérieure, chaufferie

  • Chauffage et ECS, idéal pour le collectif
  • Permet de piloter une chaudière modulante
  • Simple, gère jusqu’à 14 circuits chauffage
  • Régulateur confortable et économique
  • Boitier mural, sonde extérieure, récepteur DCF
Régulateur

auroFLOW plus

Module solaire

  • Jusqu’à 120 m² de champs de capteurs solaires commandés
  • Captage solaire optimal
  • Rendement solaire annuel élevé
  • Réguler le rendement solaire simplement

allSTOR VPS 800 à 2000l

Ballon Tampon

  • Jusqu’à 6000 litres d’eau chaude pour 250 logements
  • Des pertes minimales, un rendement maximum
  • Ballon robuste extrêmement modulable
  • Solution RT 2012 à réservoir multi-énergies
  • Pour toutes les chaudières et toutes les énergies
